固定式サーモグラフィカメラ

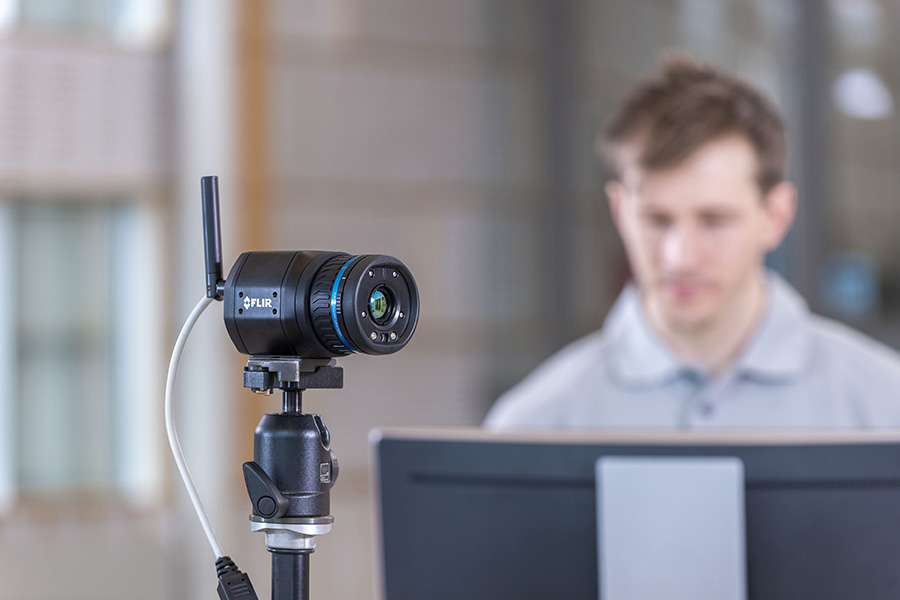

FLIR Axxxサーモグラフィスマートセンサー

カメラモデル: A400 +スマートセンサー（アドバンスドモデル） サポートページはこちら
product image

FLIR Axxxサーモグラフィスマートセンサーカメラは、オートメーションソリューションのプロバイダーにとって複雑なモニタリングシステムの構築、アラーム、解析目標の達成に必要な機能を備えています。スマートセンサーは複数の測定ツールやアラーム機能に加え、エッジコンピューティングの機能も果たします。カメラレベルで解析を行えるため、結果をすぐに確認できます。視野角の複数の選択肢、電動フォーカス制御、これまでにない優れた接続性を備えたA400-A500-A700カメラは、卓越した機能と柔軟性をもたらします。このモニタリングシステムは設定が簡単なため、自社製品の品質、生産性、保守、安全性のニーズに合わせて調整できます。

  • 比類のないネットワーク接続

    RESTful APIを使用してXMLやJSONのウェブサービスに接続、またはModbus TCPやEtherNet/IPによってHMI/SCADAシステムに統合（アドバンスドモデル）

  • 高度な解析で意思決定の向上をサポート

    多角形機能（アドバンスドモデル）などを活用したエッジ解析により、情報に基づいた迅速な意思決定を実現

  • 世界トップレベルのサーマルカメラ

    最大640×480（307,200ピクセル）の卓越した画質と優れた温度測定精度（<±2℃）





maintenance page_repair.jpg

flir care logo.png     flir protect logo.png

カメラの性能や不具合を心配する必要がなくなります

FLIR CAREとFLIR PROTECTでカメラの高い性能を維持できます。FLIR CAREは、測定データが常に正確であることを保証するための校正と、カメラを良い状態に保つためのメンテナンスを提供します。FLIR PROTECTは、製品登録による保証延長2年間に、さらに3年間の保証延長を追加した5年間の保証と、年1回の校正とメンテナンスを受けられます。

FLIR CAREの詳細を見る　 FLIR PROTECTの詳細を見る

製品仕様
デジタル入出力コネクタータイプ
M12オス12ピンAコード（外部電源と共有）
デジタル入力
2x 光絶縁、Vin（低）= 0～1.5V、Vin（高）= 3～25V
デジタル出力目的
• アラーム機能として、外部機器へ出力 • 故障（NC）
デジタル出力
3x 光絶縁、0～48 V DC、最大350 mA；ソリッドステートオプトリレー；1x 故障出力（NC）専用
エンコーディング
動画保存：H.264、MPEG4、またはMJPEG ラジオメトリック画像転送：圧縮JPEG-LS、FLIRラジオメトリック
イーサネットインターフェース
有線、Wi-Fi（オプション機能）
WiFi
オプション機能は別売り。RP-SMA、メスコネクター
ETSI|EMC
• ETSI EN 301 489-1（無線） • ETSI EN 301 489-17（無線） • EN 61000-4-8（磁界） • FCC 47 CFR Part 15 Class B（放射 米国） • ISO 13766-1（EMC - 土木機械および建設機械） • EN ISO 14982（EMC - 農業機械および林業機械）
カメラ周波数
30Hz
温度分解能_NETD
レンズによって異なる
精度
周囲温度15℃～35℃、計測対象物温度0℃以上で誤差±2℃または読み取り値の±2％
アラーム機能
選択した各測定機能、デジタル入力、内部カメラ温度
アラーム出力
• デジタル出力 • Eメール(SMTP) (プッシュ) • EtherNet / IP (プル) • ファイル転送(FTP) (プッシュ) • Modbus TCPマスター書き込み（プッシュ) • Modbus TCPスレーブ（プル) • MQTT (プッシュ) • RESTful API 上のクエリ(プル）• ONVIF • 画像またはビデオの格納
通信とデータ保存
RS-232
−
WiFi
オプション機能は別売り。RP-SMA、メスコネクター
イーサネット
制御、結果、画像、および電源用
イーサネットインターフェース
有線、Wi-Fi（オプション機能）
イーサネットコネクタータイプ
M12 8ピン Xコード（メス）、RP-SMA（メス）
イーサネットタイプ
1000Mbps
イーサネットプロトコル
• EtherNet/IP • IEEE 1588 • Modbus TCPマスター • Modbus TCPスレーブ • MQTT • SNMP • TCP、UDP、SNTP、RTSP、RTP、HTTP、HTTPS、ICMP、IGMP、sftp（サーバー）、FTP（クライアント）SMTP、DHCP、 MDNS (Bonjour)、uPnP
イーサネット規格
IEEE 802.3
イーサネット通信
TCP／IPソケット（フリアーシステムズ独自）
イーサネット電源
Power over Ethernet、PoE IEEE 802.3af クラス3
エンコーディング
動画保存：H.264、MPEG4、またはMJPEG ラジオメトリック画像転送：圧縮JPEG-LS、FLIRラジオメトリック
デジタル出力
3x 光絶縁、0～48 V DC、最大350 mA；ソリッドステートオプトリレー；1x 故障出力（NC）専用
デジタル出力目的
• アラーム機能として、外部機器へ出力 • 故障（NC）
デジタル入出力アイソレーション電圧
500VRMS
デジタル入出力コネクタータイプ
M12オス12ピンAコード（外部電源と共有）
デジタル入力
2x 光絶縁、Vin（低）= 0～1.5V、Vin（高）= 3～25V
デジタル入力目的
NUC、NUC無効、アラーム
ビデオストレージ
最大10のH.264動画を記録。アラーム機能として保存 — アラーム前5秒およびアラーム後5秒
マルチキャスト
あり
画像保存
最大100のFLIRラジオメトリックJPEGを記録。アラーム、スケジュール、またはユーザーインタラクション（カメラウェブ）の機能として保存
イメージングとレンズ
オーバーレイ
あり／なし
カメラ周波数
30Hz
コントラスト強調
FSX／ヒストグラム平坦化（赤外線のみ）
ストリーミング解像度
動画保存0：640 × 480ピクセル 動画保存1：1280 × 960ピクセル ラジオメトリック画像転送：320 × 240ピクセル
スペクトル範囲
7.5～14µm
ピクセル形式
動画保存：YUV411 ラジオメトリック画像転送：MONO 16
ビデオストリーミング
RTSPプロトコル
マルチストリーミング
あり
温度分解能_NETD
レンズによって異なる
可視カメラ
オプションのアクセサリ、80°レンズ使用時は無効
画像ソース
動画保存0：可視／赤外線／MSX（可視カメラはオプション機能） 動画保存1：可視 動画保存（温度情報付き）：赤外線
検知器間隔
17µm
焦点
ワンショットコントラスト、電動、および手動
焦点面アレイ［FPA］
非冷却マイクロボロメータ
赤外線解像度
320 × 240
赤外線動画保存(温度情報付き)
RTSPプロトコル
読出し
測定結果： • EtherNet/IP（プル） • Modbus TCPマスター（プッシュ） • Modbus TCPスレーブ（プル） • MQTT（プッシュ） • REST APIによる通信開始（プル） • 測定値および静止画像（温度情報付きJPEG、可視640 × 480、可視1280 × 960）、読出しアクセスのみ • Webユーザーインターフェース
利用可能なレンズ
6°、24°、14°、42°、2.0xミクロ、デュアルFOV（14° + 24°）非熱レンズ、80°
測定解析
アラーム機能
選択した各測定機能、デジタル入力、内部カメラ温度
アラーム出力
• デジタル出力 • Eメール(SMTP) (プッシュ) • EtherNet / IP (プル) • ファイル転送(FTP) (プッシュ) • Modbus TCPマスター書き込み（プッシュ) • Modbus TCPスレーブ（プル) • MQTT (プッシュ) • RESTful API 上のクエリ(プル）• ONVIF • 画像またはビデオの格納
計測ツール
スポットメーター × 10、ボックスまたは多角形のマスク × 10、デルタ（値／参照／外部ロックの差）× 3、等温線（上／下／間隔）× 2、iso-coverage × 2、参照温度 × 1、ライン × 2、ポリライン × 1
計測プリセット
あり
計測値補正
グローバルオブジェクトパラメータ、解析機能ごとのローカルパラメータ
自動熱冷感知
最高／最低温度の値と位置をボックス内に表示
精度
周囲温度15℃～35℃、計測対象物温度0℃以上で誤差±2℃または読み取り値の±2％
対象物温度範囲
-20℃～120℃、0℃～650℃、300℃～1500℃
大気透過率補正
距離、大気温度、相対湿度の入力に基づく
一般仕様
サイズ［L×W×H］
123 × 77 × 77mm
ハウジング材質
アルミニウム
ベースマウント
4面に4 × M4
重量
0.82kg、カメラのみ
環境と認定
ETSI|EMC
• ETSI EN 301 489-1（無線） • ETSI EN 301 489-17（無線） • EN 61000-4-8（磁界） • FCC 47 CFR Part 15 Class B（放射 米国） • ISO 13766-1（EMC - 土木機械および建設機械） • EN ISO 14982（EMC - 農業機械および林業機械）
ONVIF準拠
あり：ONVIFプロファイルS
三脚取付マウント
UNC ¼″-20（2面）
使用温度範囲
-20℃～50℃： • -20℃～40℃（自由大気中） • 40℃～50℃（冷却プレートアクセサリーに取付け） 最大カメラケース温度：65℃
湿度［動作時、保存時］
IEC 60068-2-30／24時間、相対湿度95％、25℃～40℃／2サイクル
衝撃
IEC 60068-2-27、25g
振動
• IEC 60068-2-6、0.15mm（10～58Hz時）および2g（58～500Hz時）、正弦波 • IEC 61373 Cat 1（鉄道）
電波スペクトル
• FCC 47 CFR Part 15 Class C（2.4GHz帯 米国） • FCC 47 CFR Part 15 Class E（5GHz帯 米国） • RSS-247（2.4GHzおよび5GHz帯 カナダ） • ETSI EN 300 328 V2.1.1（2.4GHz帯 EU） • ETSI EN 301 893 V2.1.1（5GHz帯 EU）
腐食
• ISO 12944 C4 GまたはH • EN60068-2-11
保護
IEC 60529、IP54、IP66　アクセサリー付き
電源
外部電圧
許容範囲：18～56VDC
外部電源運転
DC24／48V、最大8W
消費電力
• 通常24VDCで7.5W • 通常48VDCで7.8W • 通常48V PoEで8.1W
電源接続
M12オス12ピンAコード（デジタルI／Oと共有）
