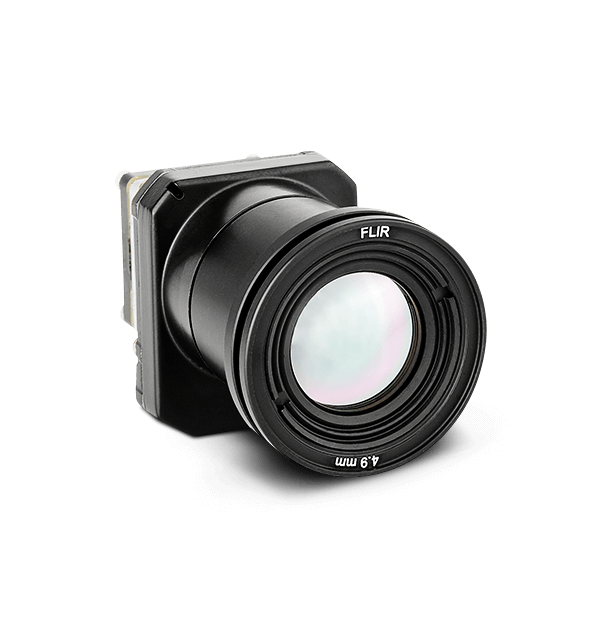

product image

カメラモデル:

-
+
[Missing text '/minicart/gotocart' for 'Japanese (Japan)']
[Missing text '/minicart/continueshopping' for 'Japanese (Japan)']

[Missing text '/minicart/shippinginfo' for 'Japanese (Japan)']

[Missing text '/minicart/recommended' for 'Japanese (Japan)']

非冷却、長波長赤外線（LWIR）OEM カメラモジュールのサポート

Boson®

カメラモデル: Boson 320、4°（HFOV）55 mm サポートページはこちら

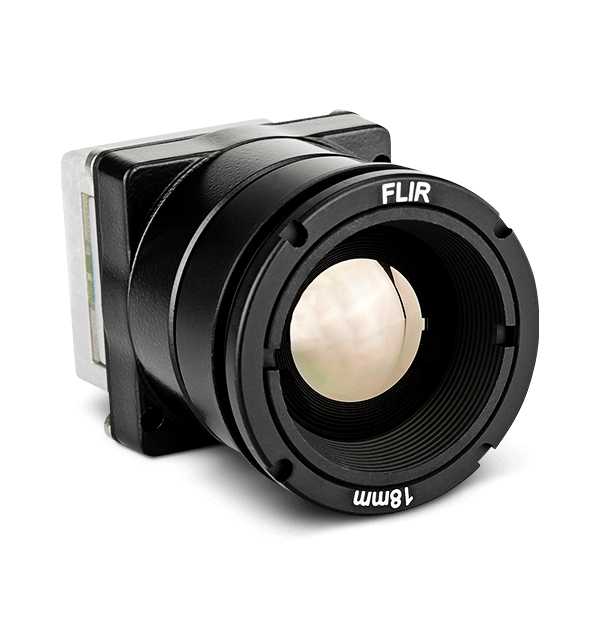

product image

米国製、ITARフリーのBoson長波長赤外線（LWIR）OEMサーマルカメラモジュールは、サイズ、重量、電力、性能（SWaP）のひとつの指標となります。Bosonは、Teledyne FLIRの高度な画像処理と複数の業界標準通信インターフェースを利用し、消防から無人航空機システム（UAS）、セキュリティ、自動車開発キットまでの用途をすべて、わずか600mWの電力で可能にします。

12 µmの非冷却式検出器には、2種類の解像度（640 × 512または320 × 256）および複数のフレームレートオプションがあります。放射測定モデルは絶対温度測定を備えています。複数のレンズ構成も利用できるBononは、Teledyne FLIRの最も幅広いLWIRモデルと、統合プログラムに対する最も柔軟性を提供します。使いやすいBoson SDK、ユーザーフレンドリーなGUI、および包括的な製品統合ドキュメントにより、OEMをより高レベルのシステムに統合する作業がさらに簡素化されます。

プラグアンドプレイの感度アップグレードのために、新しいBoson+は、20mK未満の業界をリードするNeDTを提供します。

Boson 製品全体にわたって、機械的/電気的互換性で共有されるため、既存の設計でプラグアンドプレイを可能にします

  • 業界をリードするサイズ、重量、パワー（SWaP）とラジオメトリー

    フル機能のVGAおよびQVGA LWIR赤外線カメラモジュールは、7.5グラム<4.9cm より開始³

  • 実績あるパフォーマンスと幅広い展開

    Teledyne FLIRは、類のない幅広いLWIRのモデル構成で、一貫したパフォーマンス、柔軟性、可用性を提供します

  • インテグレーターのための設計

    Boson 製品全体にわたって、機械的/電気的互換性で共有されるため、既存の設計でプラグアンドプレイを可能にします

屋外パーク - Boson vs Boson+ 比較

Teledyne FLIRオフィス - BosonとBoson+の比較

Teledyne FLIRオフィス - BosonとBoson+の比較

発電所 - Boson放射測定

交通監視 - Boson放射測定

屋外暖炉 - Boson放射測定

空港滑走路 - Boson 放射測定

電気パネル - Boson放射測定

Boson比較

Boson+
Boson
解像度
 VGA: 640 × 512
QVGA: 320 × 256 		VGA: 640 × 512
QVGA: 320 × 256
ピクセルサイズ
 12μm
スペクトル帯域
 8μ～14 μmの場合
温度感度
 産業用: ≤20 mK
プロフェッショナル：≤30mK		 産業用：≤40 mK
プロフェッショナル：≤50mK
消費者：≤60mK
ビデオパイプラインおよび & レイテンシー
 AGC：深みのある黒で改善
レイテンシー：<6 ms		 AGC：○
レイテンシー：<25ms
シーンダイナミックレンジ
 高ゲイン：～150°C
低ゲイン：～350°C		 高ゲイン時：<140 °C
低ゲイン時：<500 °C
フレームレート
 60Hzベースライン、30Hzランタイム選択可能 60 Hz、 &9 Hz
放射測定オプション
 2024年第2四半期に、640 x 512および320 x 256の解像度モデルで発売。 ○
低ゲインモードが使用可能
 ○ ○
シャッターレスオプションS
 ○ ○

Ajax Loader
TELEDYNE FLIRの強み

Teledyne FLIRサーマルカメラモジュールは、ハウツービデオのライブラリ、アプリケーションノート、製品図面、データシートなどを含む包括的なサポートセンターを利用することで、簡単に統合できるようになりました！

詳細を見る

Ajax Loader
Bosonの性能

60種類近くのモデルを持つITARフリーのBosonファミリーは、Teledyne FLIR製品ラインナップの中で最もダイナミックで高性能な非冷却型のサーマル画像化技術を搭載しています。

製品を見る

Ajax Loader
Bosonレンズセレクタツール

用途に最適なカメラの焦点距離を決定する3つの簡単なステップ

詳細を見る

Ajax Loader
プリズム

さまざまなAIを活用した対象物検知および追跡機能と高度な画像処理をサポートするエンドツーエンドのコンピューターによる画像化エコシステム。

詳細を確認

Ajax Loader
Boson用GUI 3.0

Boson GUIは、スケジュール、コスト、性能のバランスを考慮した高速統合サイクルに不可欠な放射測定の設定に素早くアクセスする機能を提供します。

詳細を見る

製品仕様
熱画像検出器
非冷却VOxマイクロボロメーター
ピクセルサイズ
12 µm
フレームレートオプション
60 Hz ベースライン；30 Hz ランタイムが選択可能
熱スペクトル波長
遠赤外線；8 µm – 14 µm
シーン温度範囲
～140 °C (高ゲイン) ～500 °C (低ゲイン)
性能
シーン温度範囲
～140 °C (高ゲイン) ～500 °C (低ゲイン)
熱スペクトル波長
遠赤外線；8 µm – 14 µm
イメージングとレンズ
F値
1.0
アレイフォーマット
320×256
コードオーバーレイ
各フレーム書き換え可能；半透明画像を重ね合わせるアルファブレンディング
シーンダイナミックレンジ［括弧内はゲインモード］
+140℃まで（High Gain）、 +500℃まで（Low Gain）
スナップショット
Boson GUI によるフルフレームスナップショット
スペクトル範囲
長波長赤外線；7.5µm～13.5µm
スロービデオオプション［工場出荷時設定］
<9Hz使用可能
スローフレームレート
≤9Hz 使用可能
センサー技術
非冷却VOxマイクロボロメーター
デジタルズーム
1倍～8倍ズーム
ピクセルサイズ
12 µm
ピクセルピッチ
12µm
フルフレームレート
60Hz ベースライン；30 Hz ランタイム選択可能
フレームレート
60Hz baseline; 30 Hz runtime selectable
フレームレートオプション
60 Hz ベースライン；30 Hz ランタイムが選択可能
レンズオプション
320 x 256 4°（HFOV）55 mm（EFL）
温度分解能
<40mK（産業用）；<50mK（プロ仕様）；<60mK（一般家庭用）
画像向き
調整可能（上下反転または左右反転）
解像度
320 × 256
感度［NEdT］
<40 mK (Industrial); <50 mK (Professional); <60 mK (Consumer)
熱画像検出器
非冷却VOxマイクロボロメーター
不均一性補正［NUC］
工場で校正済；フリアーシステムズのサイレントシャッタレスNUC（SSN™）付最新型FFC
連続電子ズーム
1x～8xズーム
接続と通信
ビデオチャンネル
CMOSまたはUSB2
周辺装置チャンネル
I2C、SPI、SDIO
制御チャンネル
UARTまたはUSB
電気式
消費電力
Varies by configuration; as low as 500 mW
電力損失
構成により異なります；500mW以下
入力電圧
3.3 VDC
機械式
サイズ
21×11mm レンズを除く
サイズ［L×W×H］
21 × 21 × 11 mm (w/o lens)
サイズ［レンズなし］
21 × 11 mm
マウント特長
320 x 256 4° (HFOV) 55 mm (EFL)
重量
7.5g レンズを除く（構成により異なる）
精密取付穴
M1.6 x 0.35ネジ穴4つ (リアカバー)
環境と認定
使用温度範囲
-40℃～80℃
使用高度
12km（民間航空機または空中プラットフォームの最大高度）
衝撃
1,500g @ 0.4msec
太陽光保護
整数
非使用時温度範囲
-50°C～85°C
輸出指定
ECCNコード
6A003.b.4.b (Fast Video, 60Hz)
6A993.A (Slow Video, 9Hz)
