圧縮空気漏れを検出するための工業用音響画像カメラ

FLIR Si124-LD Plus

サポートページはこちら
product image

FLIR Si124-LD Plusは、圧縮空気システム内の加圧漏れの位置特定と定量化向けの使いやすい自律システムになっています。メンテナンス、製造、エンジニアリングの専門家が従来の方法に比べて最大10倍速く空気漏れを特定できるように設計されています。124個のマイクを搭載したFLIR Si124‐LD Plusは、騒音下でも、正確な音響画像を生成します。音響画像をデジタルカメラの画像上にリアルタイムに合成し、音源を正確に示します。Si124-LDには、音響画像をFLIR Thermal Studio・Suiteにインポートしてオフラインでの編集、分析、高度なレポート作成ができるプラグインが搭載されています。FLIR Acoustic Camera Viewerのクラウドサービスを使用して、フィールド分析とレポートを作成することもできます。FLIR Si124-LD Plusによる定期的なメンテナンスを実施することで、設備の光熱費を削減し、コンプレッサーの更新周期を長くすることができます。

以下を含むその他のモデルで利用可能：電気事業用途向けのSi124-PD、または電気事業と漏電検出の両方の用途向けのSi124 以下の関連製品セクションのモデルをご覧ください。

  • 最小の漏れを精密に検出

    自動距離、自動フィルタリング機能により、圧縮空気とガスの小さな漏れ（0.016 l/分～0.004 l/分）を最大10倍高速で精密に検出および測定

  • コスト削減と節約を実現

    空気圧機器に適切な空気圧を確保し、リークサイズを定量化してエネルギー損失を把握することで、余分な光熱費、機器の故障、ダウンタイムを最小限にします。

  • 点検が容易

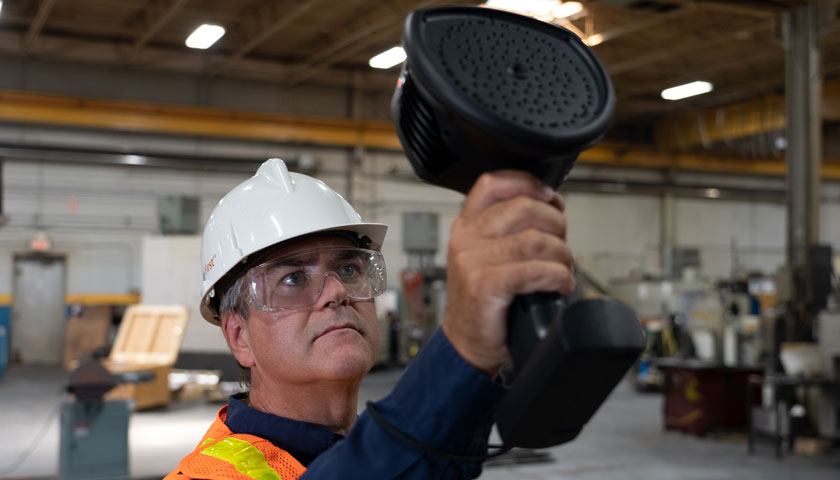

    この軽量でスマートなツールは、片手で操作でき、最小限のトレーニングで、漏れレベルをリアルタイムで定量化します

FLIR Thermal Studioと互換性があります

FLIR Thermal Studioと互換性があります

FLIR Thermal Studio用FLIR Siシリーズのプラグインを使用すると、FLIR SiシリーズのカメラからFLIR Thermal Studioに音響画像をインポートできます。画像を簡単に編集および分析し、高度なレポートを作成できます。プラグインを使用すると、リーク量の推定とエアリークのコスト削減をサポートできます。音響画像とサーモグラフィ画像を同じレポートにまとめます。

Si124-LD Plusの違いを見る


自動フィルター

ほとんどの音響カメラの場合、周波数範囲を手動で選択する必要があります。自動フィルターは個々の環境に適した設定を自動的に選択して障害をフィルタリングし、よりシンプルな操作でより効果的に漏れを検出することができます。



自動距離

漏れサイズの推定値を可能な限り最も正確に得るには、漏れまでのおおよその距離を計算する必要があります。自動距離*は漏れとカメラ間の距離を自動検出して精度を高め、手動入力を減らします。

* 自動距離は5 m（16フィート）までの距離で動作します。

連続自動修正

漏れ検出性能が改善され、0.016 l/分から0.004 l/分までのもっと小さな空気漏れを検出できます。






赤外線トレーニングコース ITC

フリアーシステムズでは赤外線工学を基礎から学べる赤外線トレーニングセンター（以後：ITC）を準備しております。このITCはフリアーシステムズ独自の講習ではなくISO18436-7に準じた他国の講習機関とトレーサブルな内容になっております。

コースの詳細・受講をご希望の方はこちら

製品仕様
音響測定
124個の低ノイズMEMSマイクロフォン、リアルタイム音響可視化
距離
0.3 m～130 mまで
リーク率
一般的な産業環境：
• 3mから0.3MPaで0.011l /min超•10mから0.3 Mpaで0.024l /min超、静かな環境での絶対最小検出：1m未満から0.12MPaで0.004l/min
イメージングとレンズ
カメラソフトウェアアップデート
自動オーバーWi-Fi
ズーム
2倍デジタルズーム
デジタルカメラ視野角
62°×49°
ビデオフレームレート
25 fps
ビデオ画像解像度
800 × 480ピクセル
測定解析
リーク率
一般的な産業環境：
• 3mから0.3MPaで0.011l /min超•10mから0.3 Mpaで0.024l /min超、静かな環境での絶対最小検出：1m未満から0.12MPaで0.004l/min
音響測定
124個の低ノイズMEMSマイクロフォン、リアルタイム音響可視化
距離
0.3 m～130 mまで
帯域幅
2kHz～65kHz、調整可能範囲
ユーザーインターフェース
ディスプレイ
サイズ：12.7cm 800 × 480ピクセル
言語
チェコ語、デンマーク語、オランダ語、英語、エストニア語、フィンランド語、フランス語、ドイツ語、ギリシャ語、ハンガリー語、イタリア語、インドネシア語、日本語、韓国語、ノルウェー語、ポーランド語、ポルトガル語、ロシア語、簡体字中国語、スペイン語、スウェーデン語、タイ語、繁体字中国語、トルコ語、ベトナム語
電源インジケーター
LED（赤）
入力デバイス
抵抗膜方式タッチスクリーン
電源
バッテリー
充電式リチウムイオンバッテリーパック（RRC 2040）：10.8VDC、3.35Ah、36.2Wh

使用時間：最大2.5時間（環境条件による）

充電時間：約2時間

最大出力：12.6VDC 4A
バッテリー充電器
入力：19～26VDC、2.8A最大出力：17.4VDC、4.8A
バッテリー重量
0.17 kg
電源入力
公称入力電圧12VDC、最大入力：15VDC、2.5A
内蔵バッテリー
リチウムイオン6Wh
環境と認定
使用温度範囲
-10°C～50°C
相対湿度
0～90%を推奨
保護クラス
IP51
保証
http://www.flir.com/warranty/
保存温度範囲
-20°C～70°C
一般仕様
バッテリーサイズ
85×59×22mm
アクセサリー
ソフトウェア
FLIR Acoustic Camera Viewer（無料のウェブベースの分析と簡単な音響レポート）、FLIR Thermal Studio Suite（赤外線画像や音響画像解析機能を備えたオフラインのデスクトップソフトウェア）
